ゲニオール Geniol 製のランタンをオーバーホールする

さて、ランタンには色々な種類があること、そして数あるランタンの中でも灯油式のマントルランタンは最も気難しいヤツであることが分かりました。
じゃあ、メインテナンスが大変とか、点火が大変っていうけど、どう大変なの?と思われる方もいることでしょう。これに関し、僕が点火不良を生じたマントルランタンを修理し、再び点火するようになった行程を見ていただければ、メインテナンスに関しても・点火の手順に関しても ある程度伝わるかと思います。

Geniol Automatic 500 CP

今回紹介するランタンがこちら
1950年代製 Geniol 灯油式マントルランタン

おいおいただでさえ複雑な構造っていってるのに更に半世紀も前のランタンかよ!と思われるかもしれませんが、その通りです。よりにもよってやっかいなランタンをチョイスしてしまいましたが、たまたま僕が持っているマントルランタンがこれなので、こいつで話を進めていきます。ただし安心してください、灯油式マントルランタンの中で最も有名といっていいPetromax社のRapidランタンや今回紹介するランタンなどは現行品も50年前のものもほとんど構造が同じです。なので概ね参考になると思います。

そもそもこんな厄介なやつをオーバーホールする事になったのは、わざわざ重い灯油式ランタンを嬉々としてキャンプに持って行ってみたものの、点火不良を生じ、結局ただのお荷物になってしまったという失敗をしたためです。元々はしっかりと点いていたのに、いざ本番で使えないという、古い道具あるあるですね・・・

分解、清掃作業

もともと灯油式マントルランタンの構造など知りませんでしたが、これを機会にと思い、調べながら、ビビりながら分解清掃を試みました。

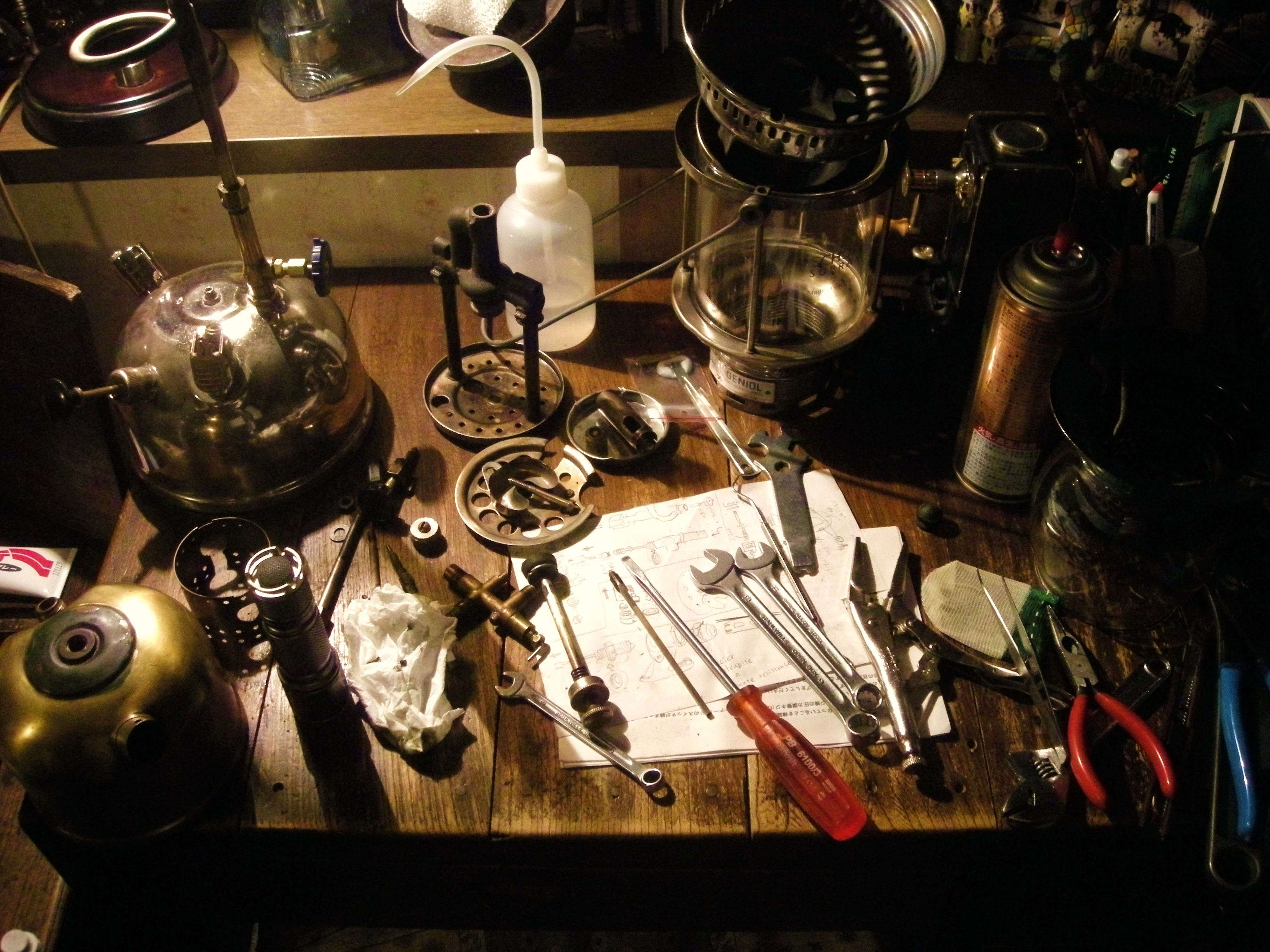

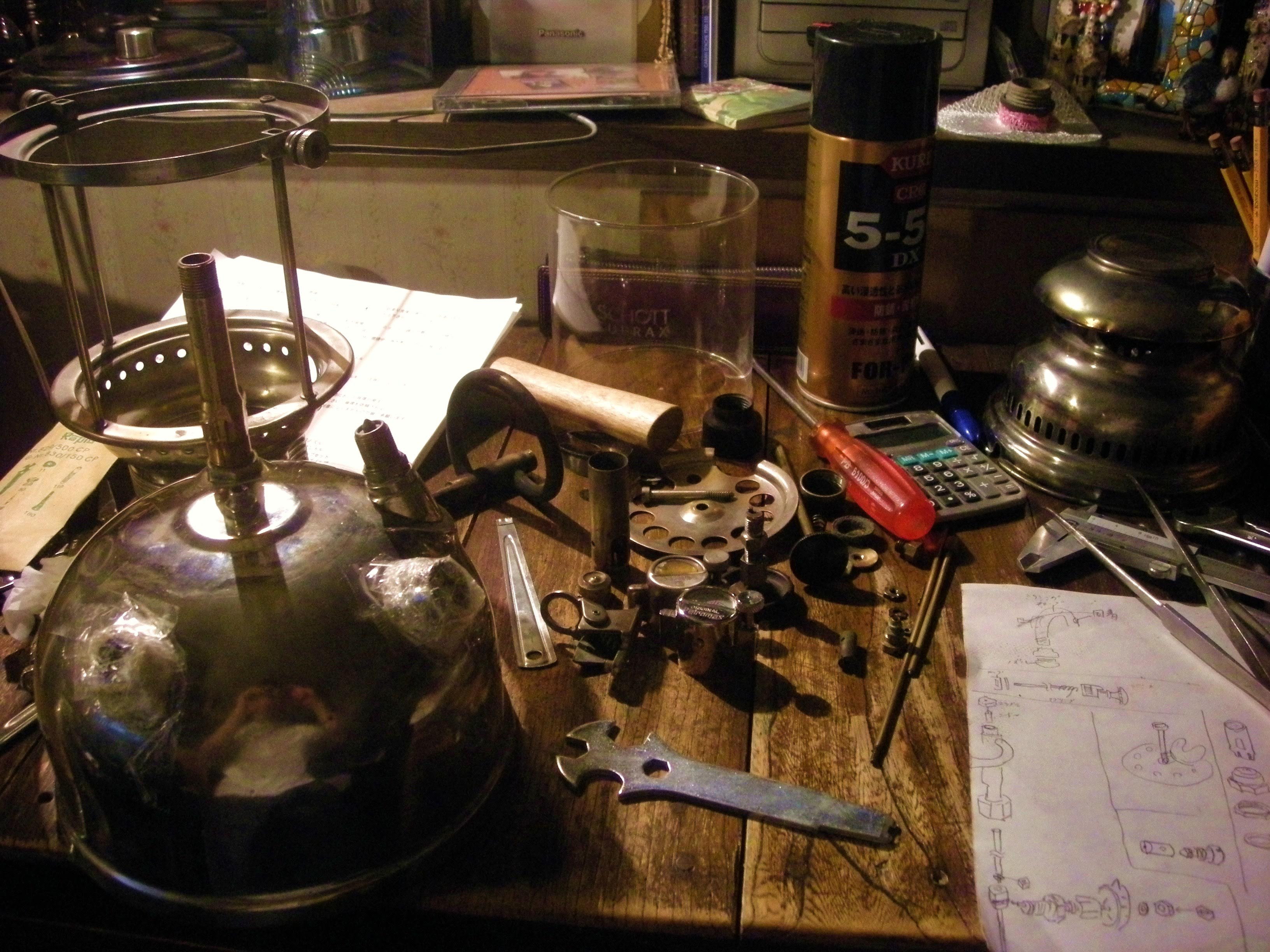

実はコールマンの別のランタンも一緒に作業していたため、タンクのようなものが2つありますが、こちらが分解風景です。以外と部品の点数は多くありませんが、ひとつひとつの部品が小さく、繊細なものもあるので、位置関係をメモりながら作業を進めます。
普通の工具に加え、Petromax用の工具がないと外せない部品もあります。

【Petromax ランタン メンテキットの内容と使い方】

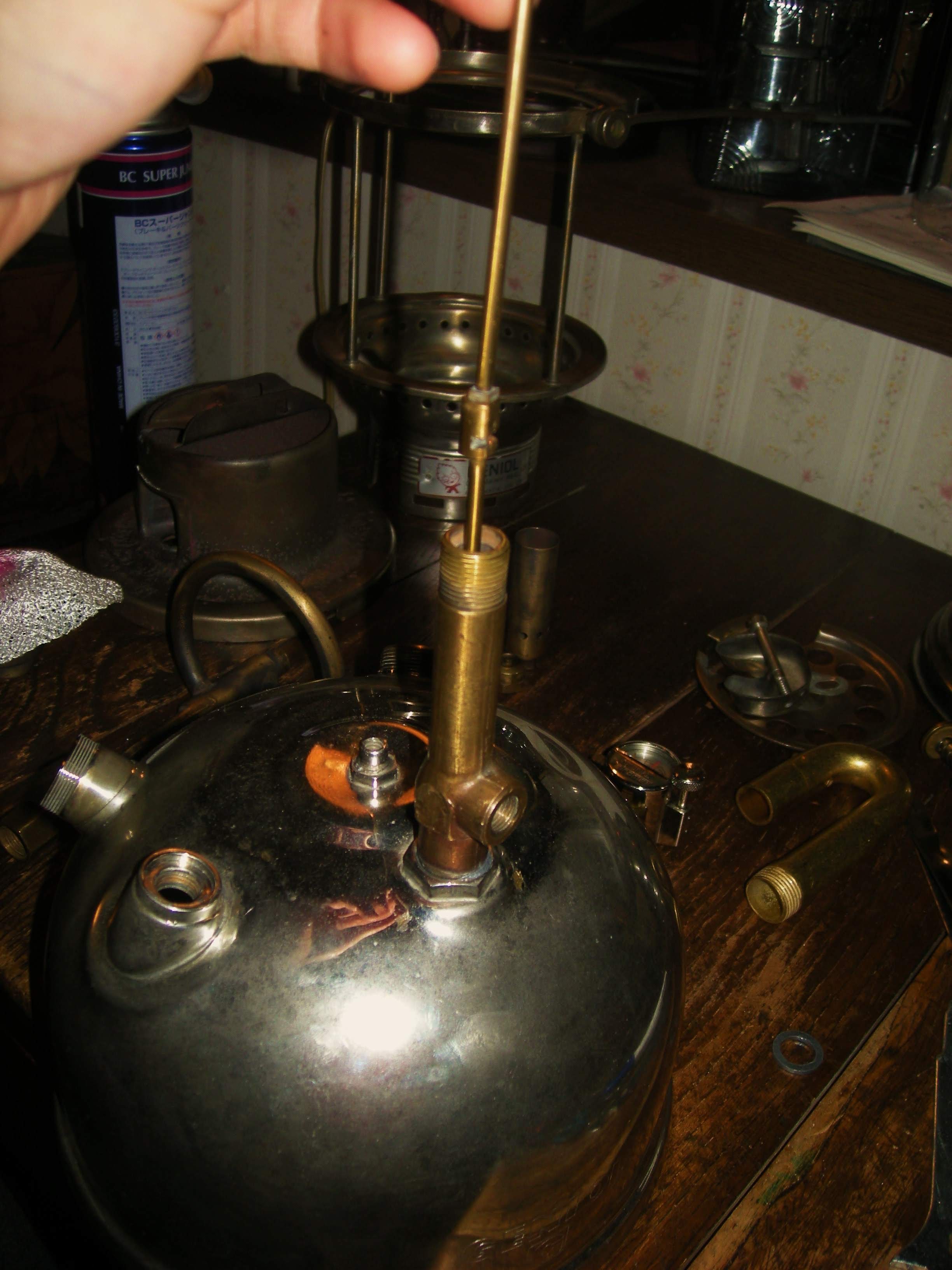

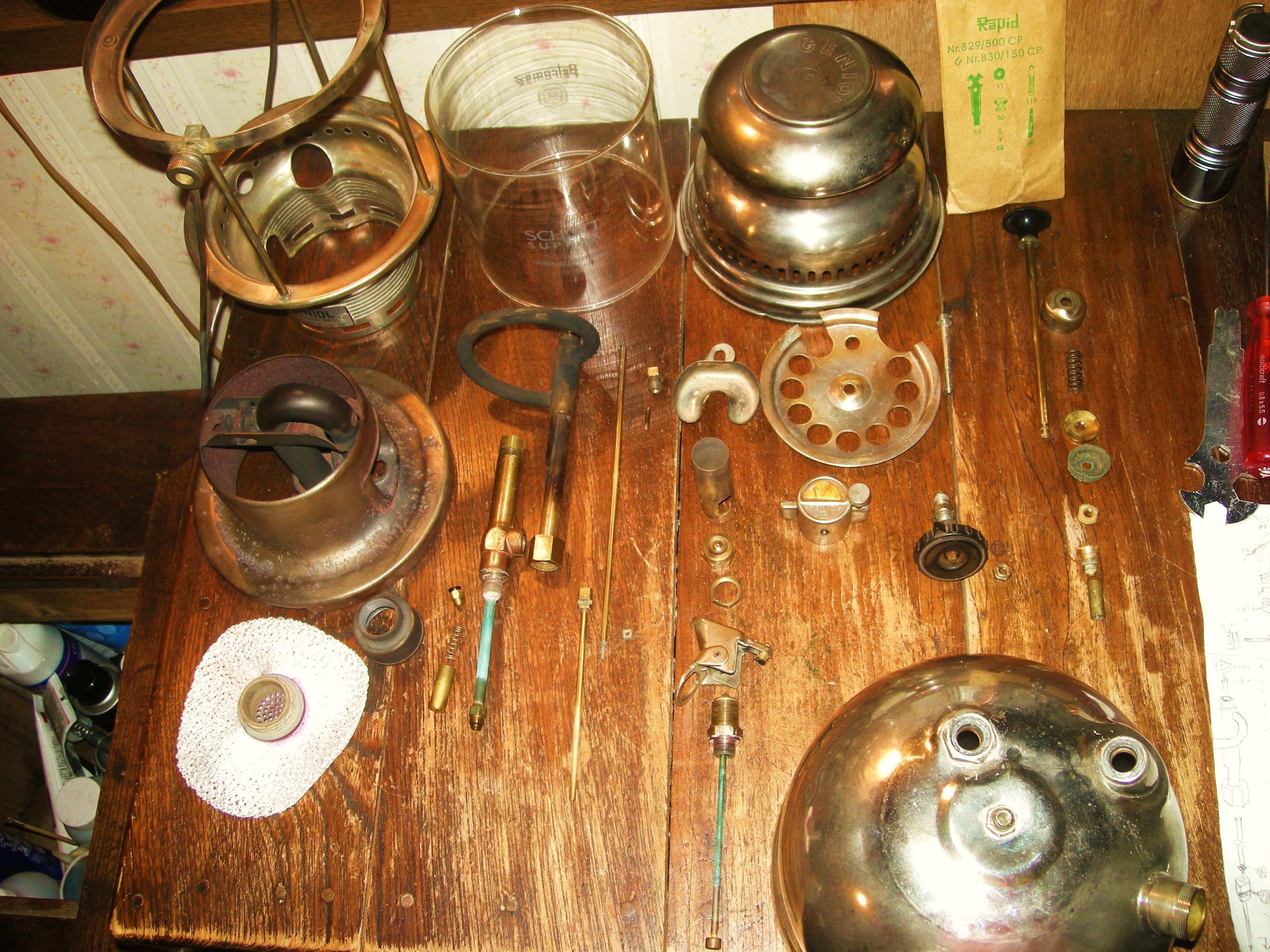

ちょっと古いカメラの画像のため画質が悪くてよくわかりませんが、これが概ね全て分解したところです。ススや錆を綺麗にし、ネジ山などを丁寧に掃除します。
なお分解の際は、現行のペトロマックス・ラピッドランタン Petromax Rapid の取り扱い説明書が一助になります→【Petromax 取扱説明書】

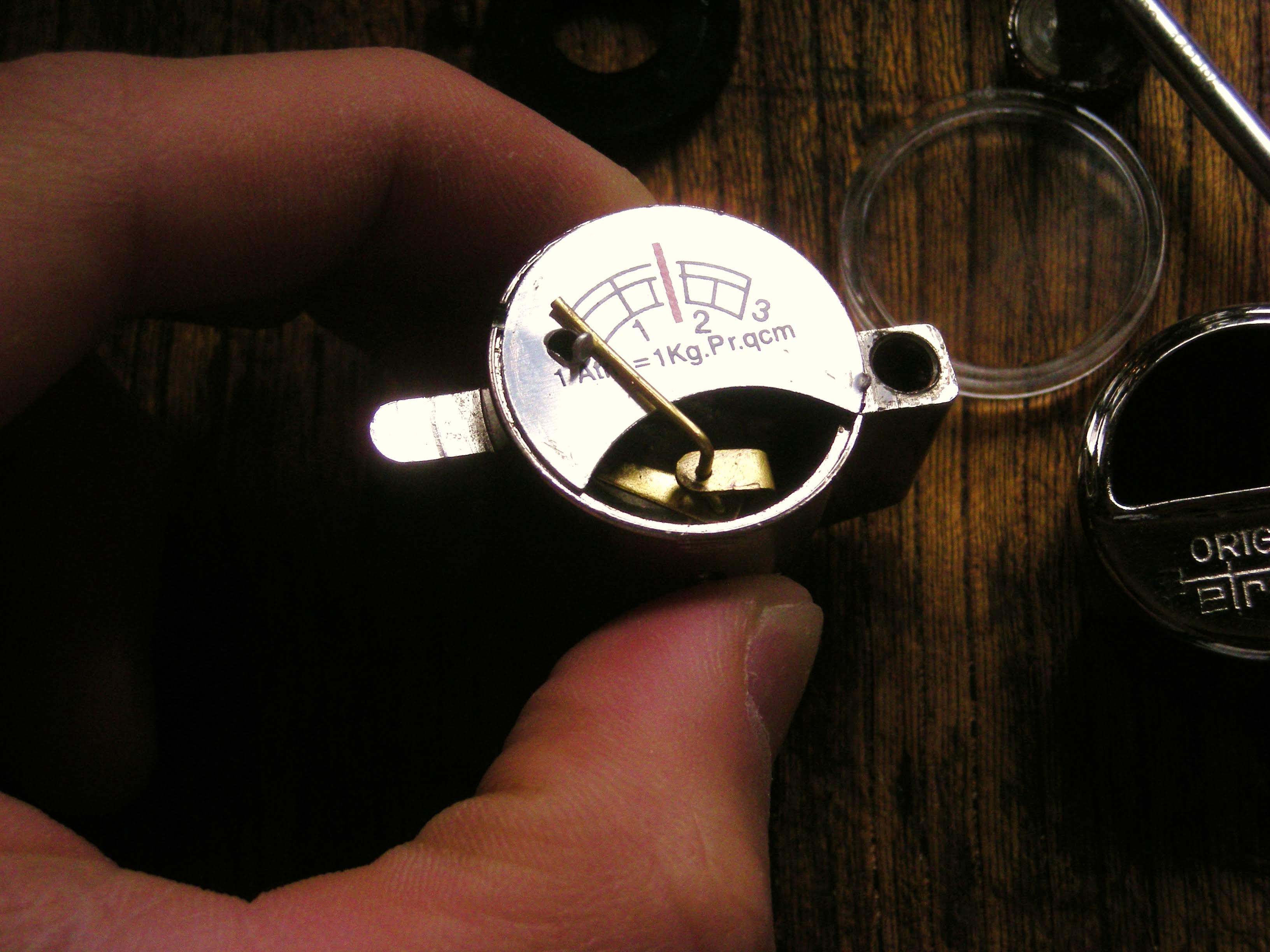

今回、ニードルハンドル 鉛ワッシャ ミキシングチューブ 圧力ゲージ付き注油キャップなどを新品に交換。

こういう時に現行品に互換性があるって素晴らしいですね👍

古い圧力計は全くビクともしなかった・・・・

ちなみに、分解清掃作業中はどうしたって辺りに灯油のにおいが立ちこめます。基本は屋外作業推奨なのかもしれませんが、室内でやる場合は換気を気にした方がいいでしょう😊

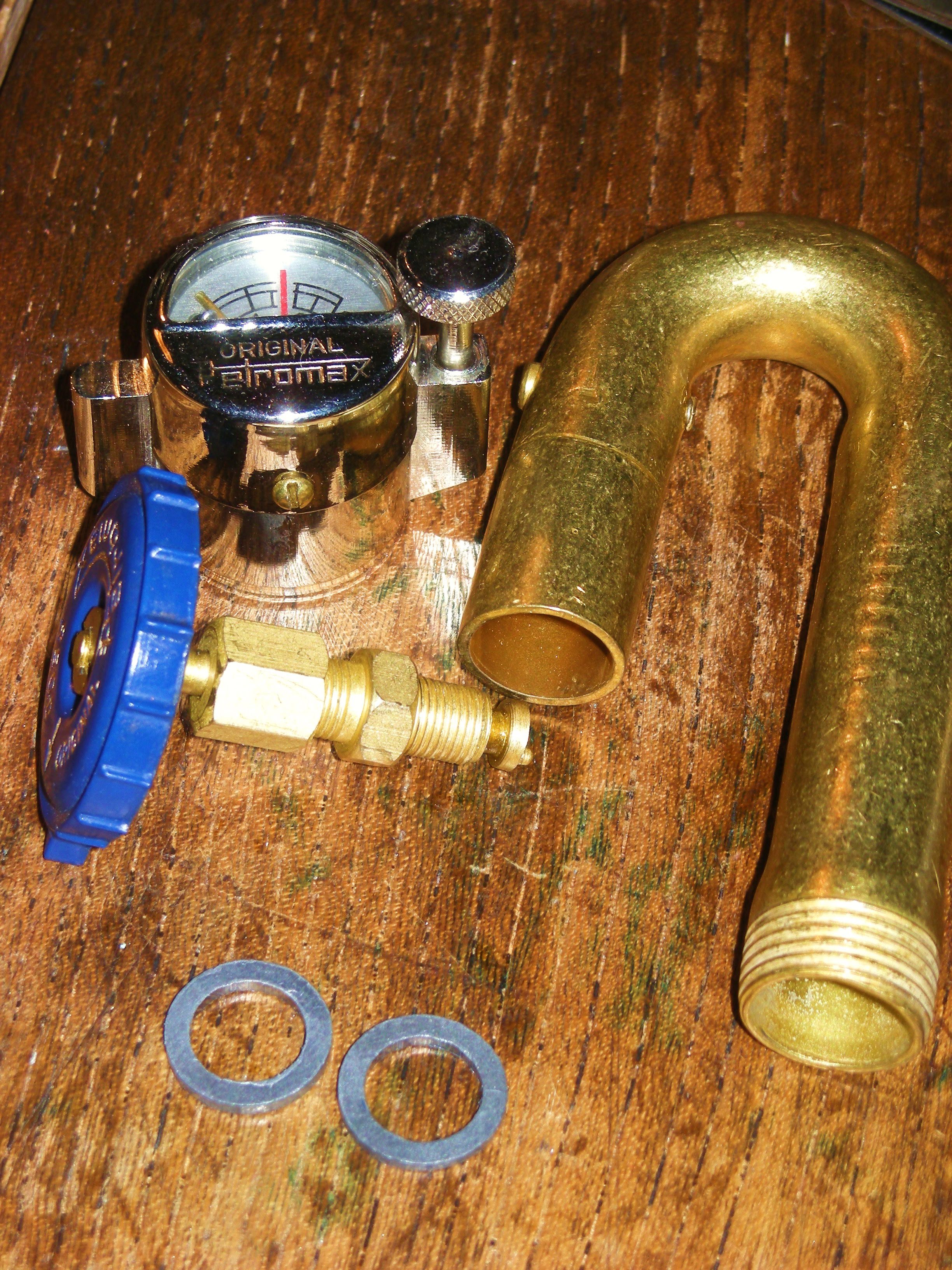

取り外した鉛ワッシャ

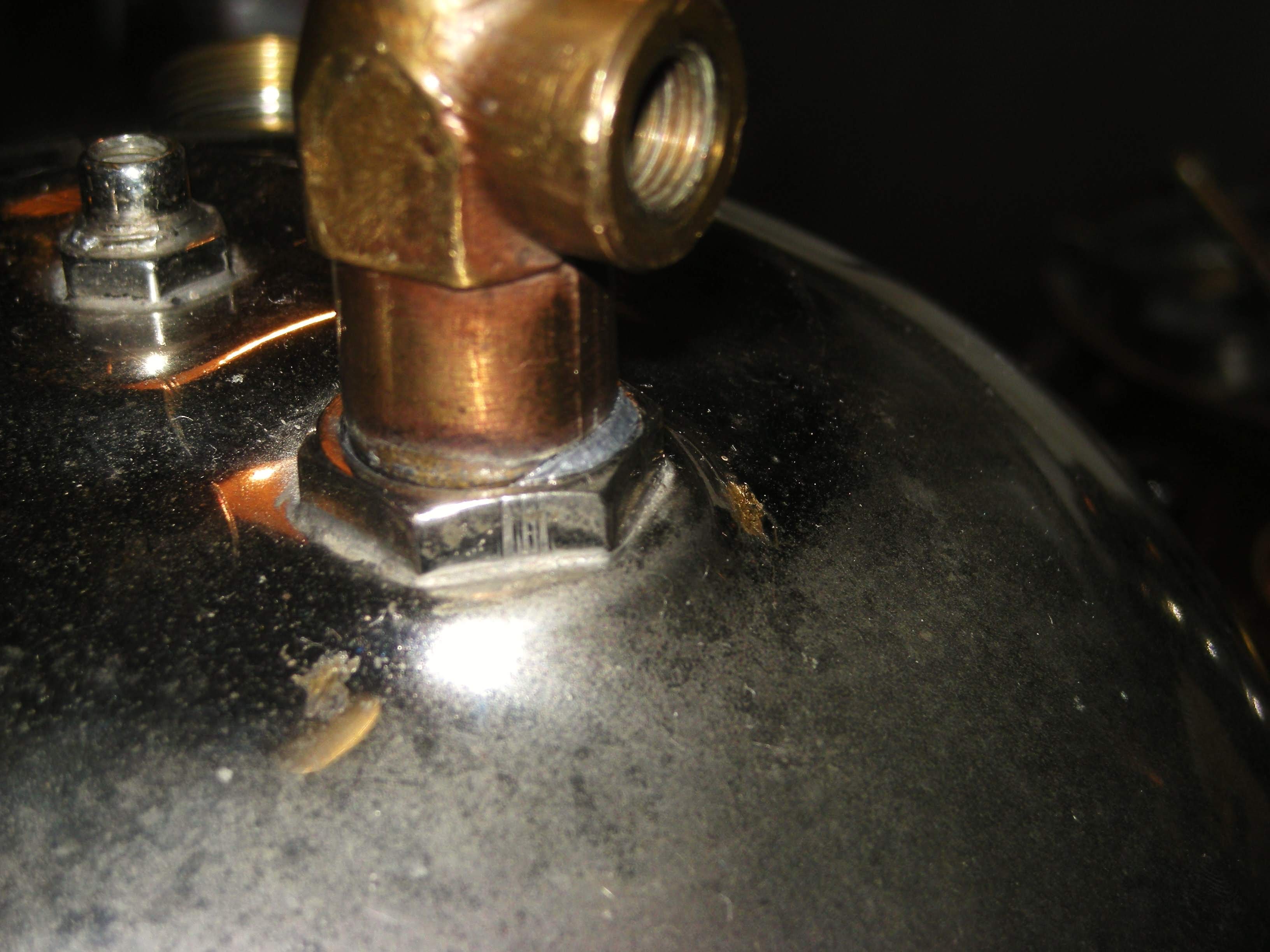

新品に交換し、鉛ワッシャを咬ませたところ

先ほどちらっと触れましたが、今回のような灯油式マントルランタンを分解する際には再利用不可能なパーツが存在します。それが鉛ワッシャ。おそらく、高圧により噴霧化された灯油がタンクとジェネレーター下部などのジョイント部から漏れるのを封鎖する役割があるようです。取り外すと、左写真のようにぶっ潰れた状態なので組み上げる際は新品に交換する必要があるのです。
結局、今回の点火不良の原因は、フレームチューブという余熱用のバーナーの一番底部分にあるろ過用のメッシュがゴミで詰まっていることが点火不良の原因でした。これを綺麗に掃除し、バーナーの火口の詰まりを通したのち耐火パテで補修。

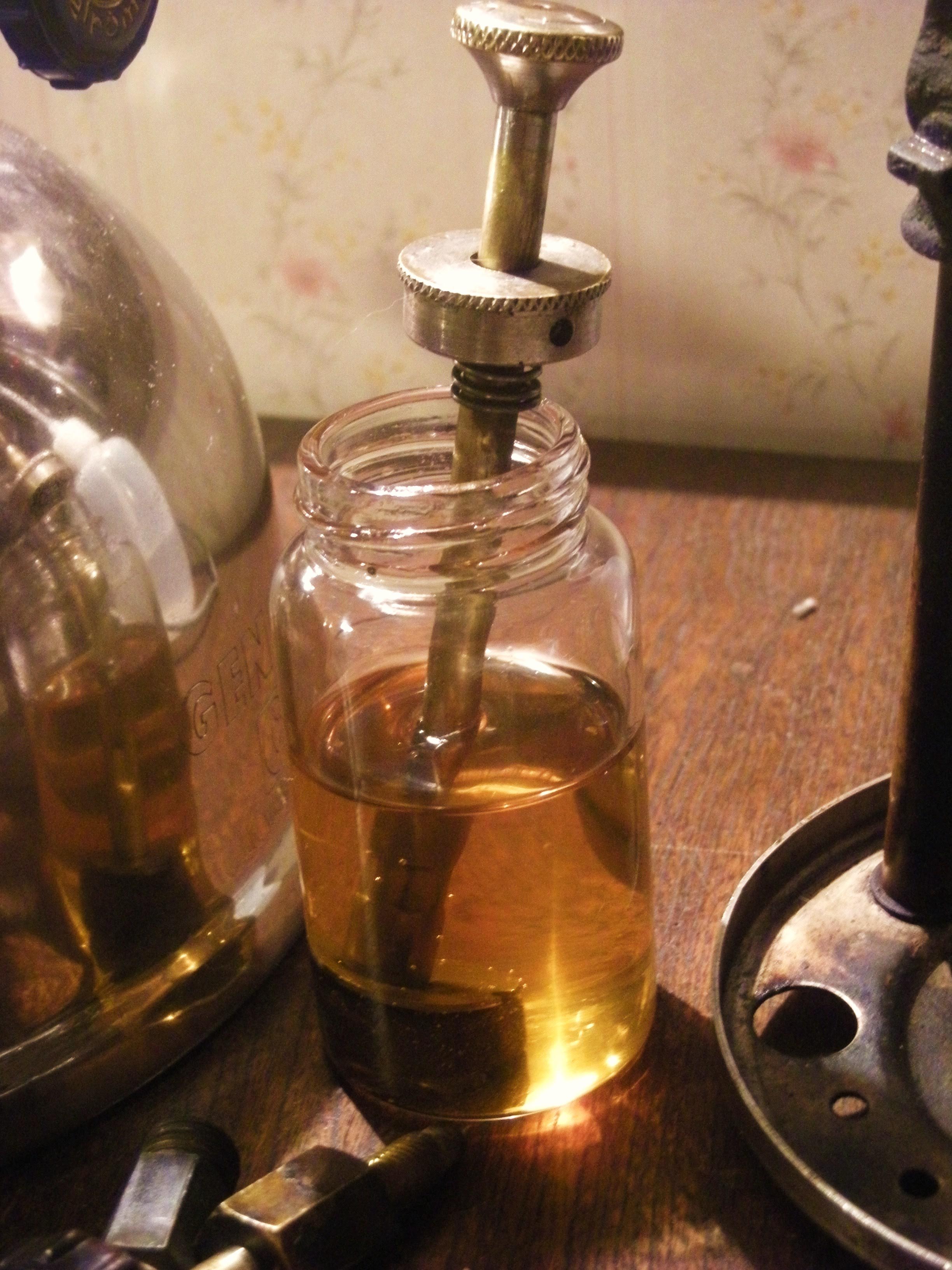

加圧ポンプのパッキンをエンジンオイルに浸漬する

各パーツを洗浄後、注意深く 順番を間違えないように組み上げます。

点火確認!

全ての組付けを終える前に、ノズルにマントルを装着します。今回はColeman の11型マントルをつかっています。触った感じに厚みがあり、品質がよいように感じます。ただ、サイズさえ合えばなんでもいいと思います。

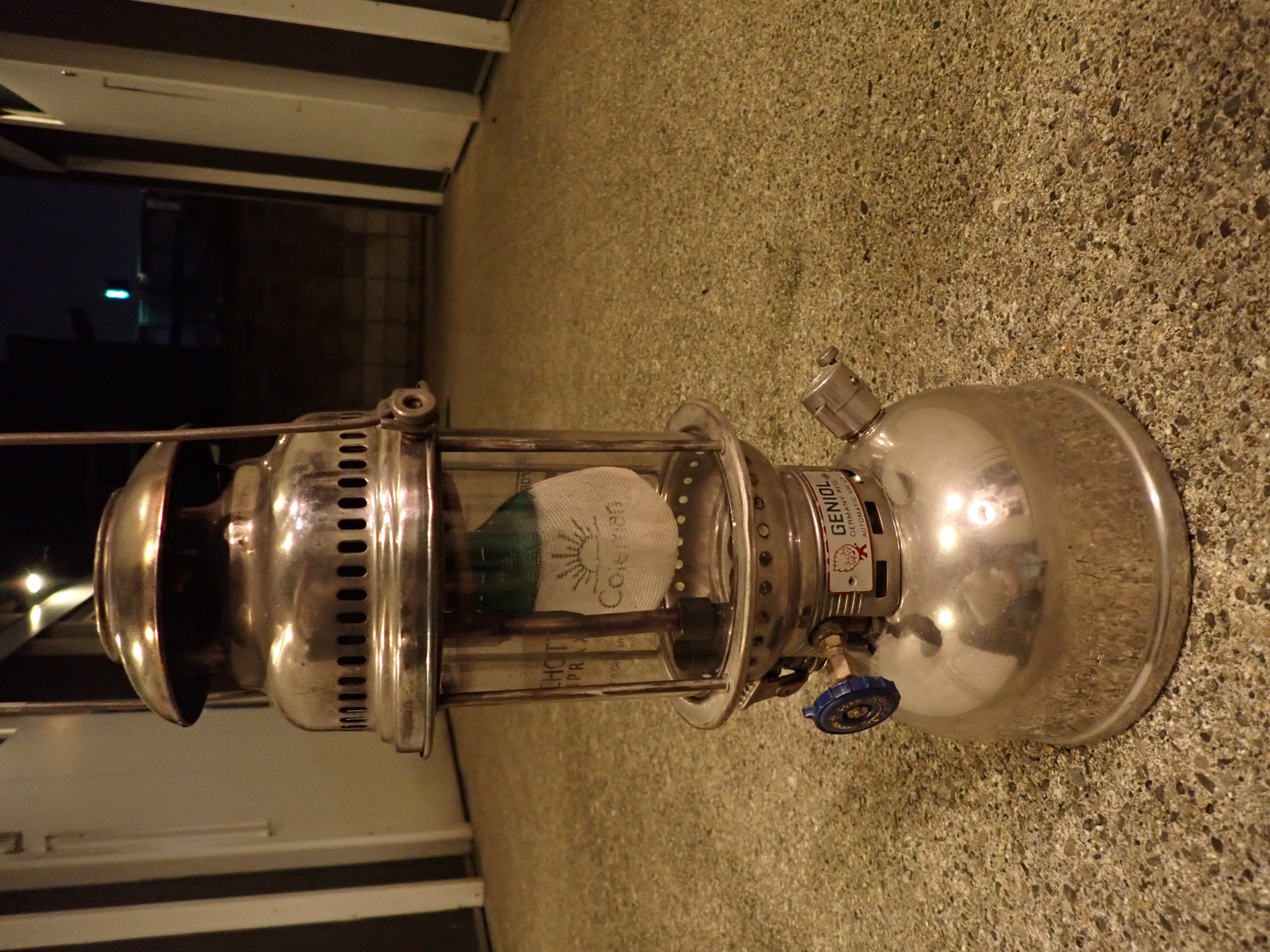

組みあがった状態

はっきり言って重いし、灯油臭いし、チムニーはすすだらけ。おまけに注意深く扱わないとマントルが壊れてします。使いやすさや便利さからかけ離れたものですが、このいで立ちどうでしょう?ズシっと重厚感があり、色々な場所にバルブやノブが突き出ている機械美、なんとも愛おしくなる道具だと思いませんか?
さて、ではいよいよ点火をしましょう。
点火の順序は概ね以下のようなものになります

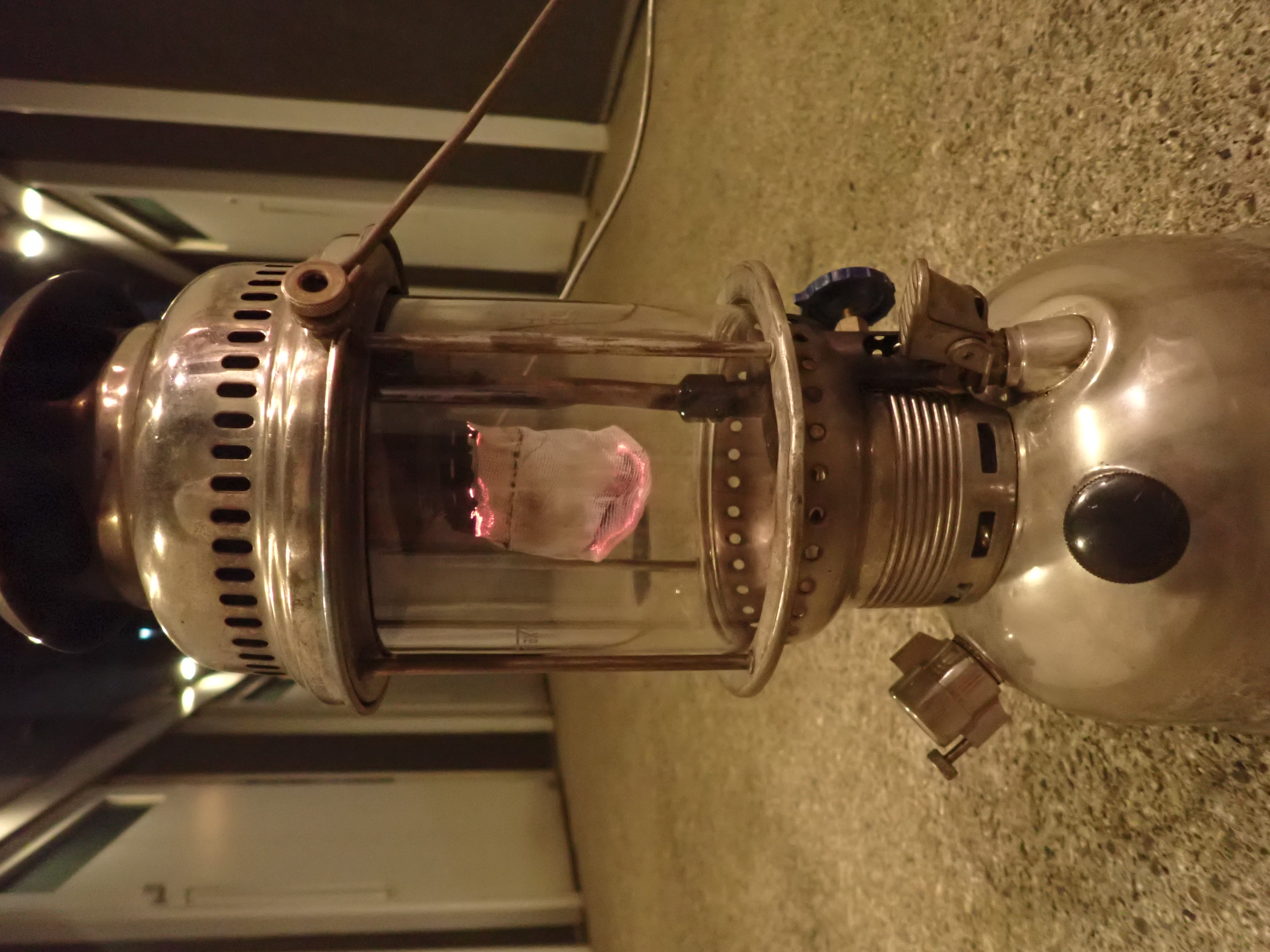

①マントルが新品の場合、まずはマントルをカラ焼きをします。余熱バーナーで焼いてしまうことが多いです。これにより、マントルの布部分が消失し、硝酸化合物でできた発光体だけが残った状態となります。

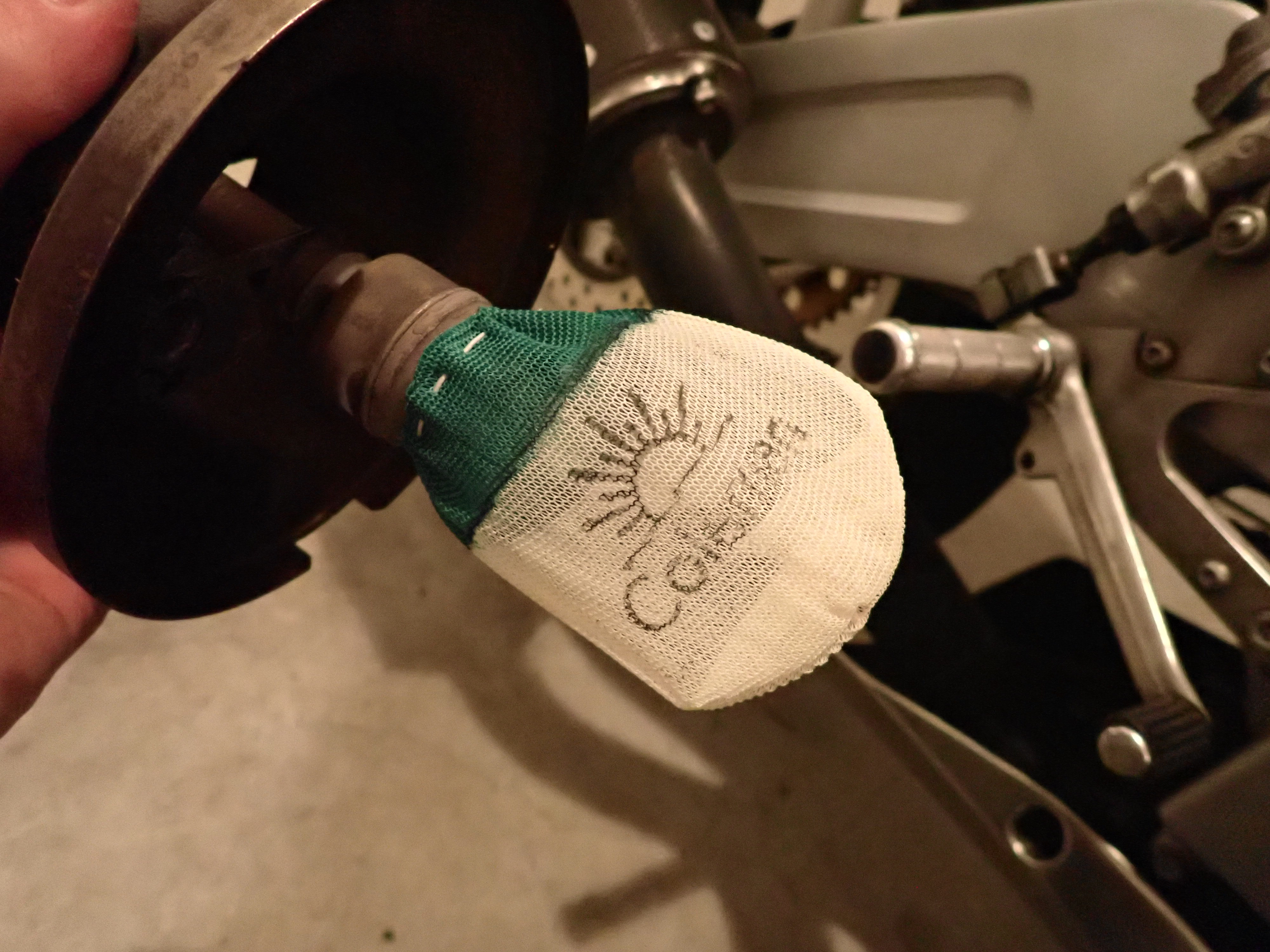

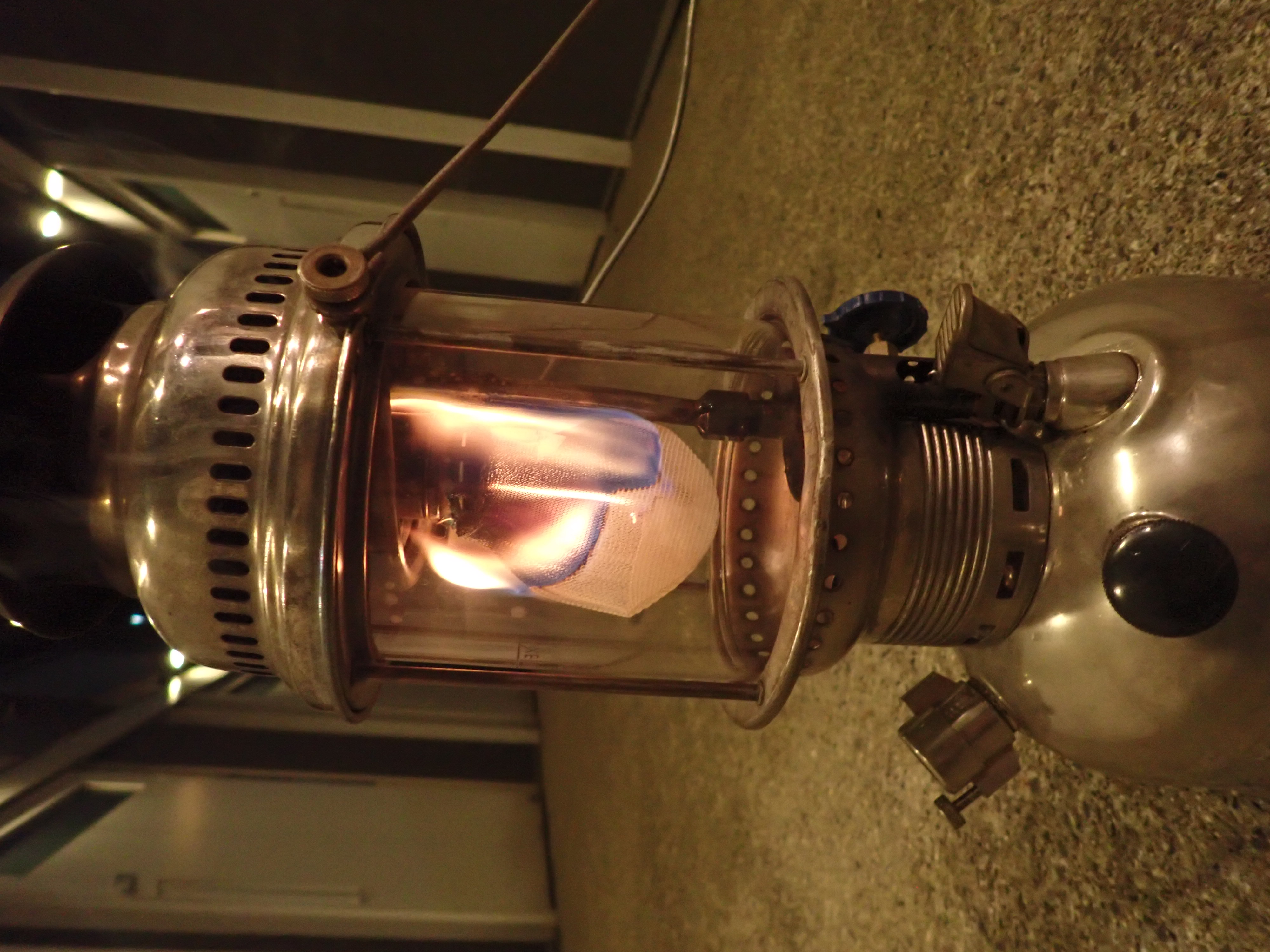

マントルの空焼き
マントルが先端から根本まで焼けて、灰の塊のようになっていきます

②加圧ポンプでポンピングをおこない、タンク内圧力を上昇させる。圧力ゲージを参考にしてもよいが、概ね4~50回ほどポンピングすればよいのではないかと思います。この時、バルブの矢印は必ず上向きにし、ニードルがニップルを塞いでいる状態であることを確認します。

③余熱バーナーに点火し、ジェネレーターの余熱をおこないます。季節にもよると思いますが、1分ほど余熱すれば十分でしょう。余熱中はポンピングを追加し、タンク内の圧力を保ちます。
この写真だと、業火が上がっていますが、これはぼくがバーナー火口を修正した際耐火パテに開けた穴が大きかったせいでしょう。本当はもうちょっと小さい火なのでご安心を。

余熱バーナーに点火し、1分ほど余熱作業をする



④ジェネレーターが十分に加熱されたら、このままの状態でバルブの矢印が下向きになるようひねります。これによりニードルが下がり、ニップルから高圧になった灯油が噴霧され、ミキシングチューブで空気と混合されてマントル内へ供給されます。

⑤マントルに点火したことを確認し、余熱バーナーのキャップを閉じ、バーナーを消火します。ふたたびポンピングを追加し、タンク内圧力をあげておきます。しばらくするとマントルの発光は安定します。

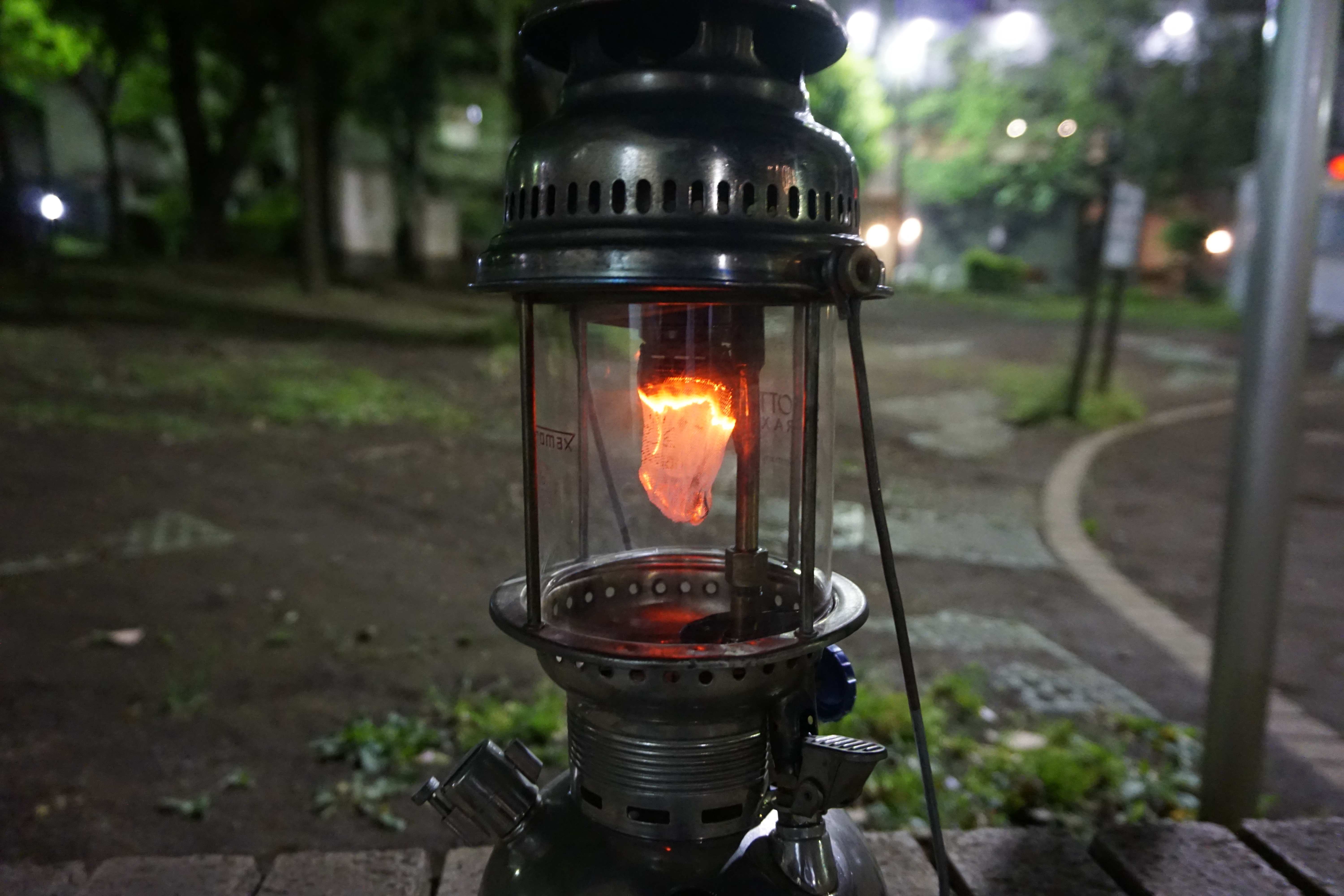

無事、点火しました

まとめ

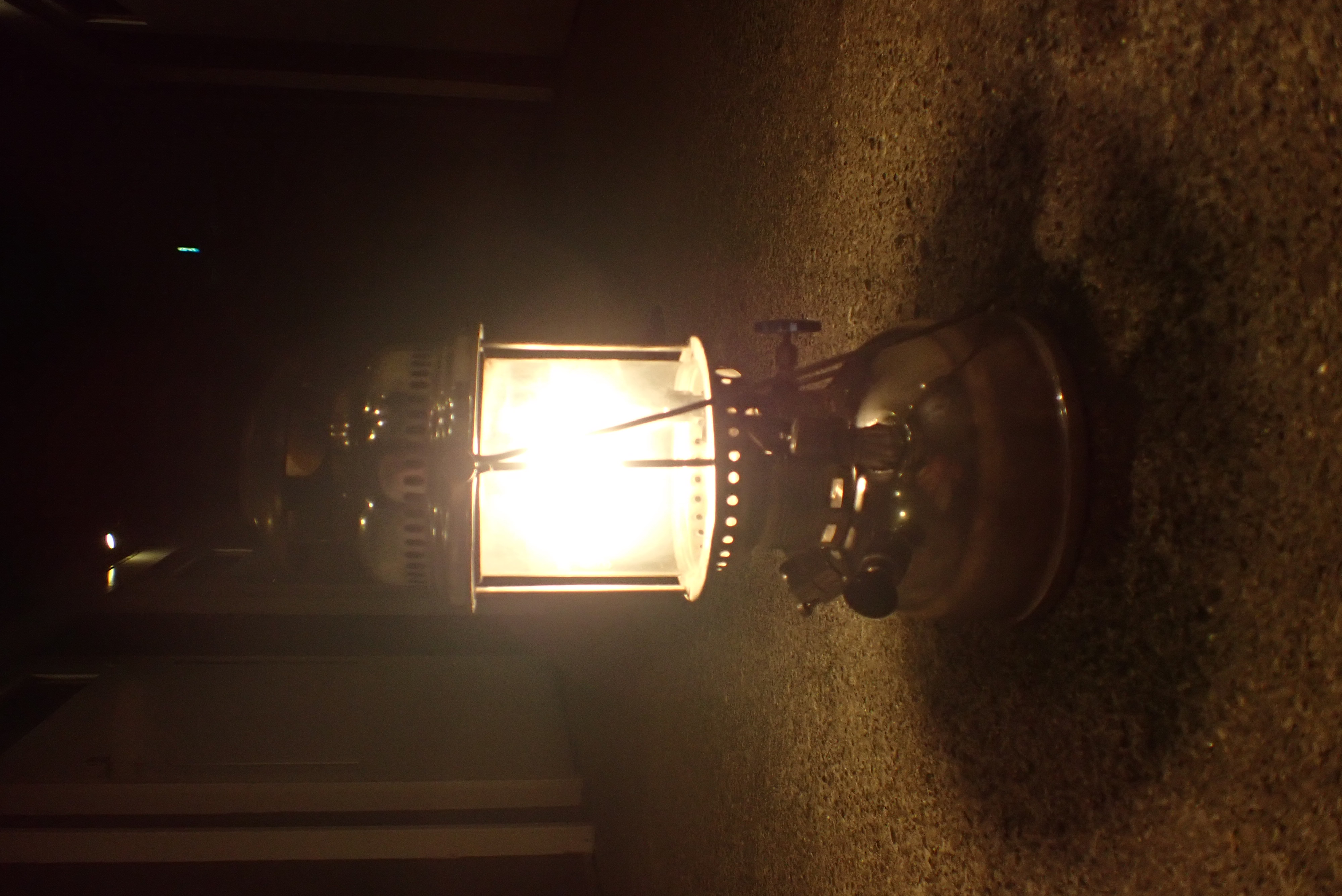

さて、どうでしたでしょうか?メインテナンスに関しても点火に関しても、とても「手軽で簡単」とはいえないですね。しかし、コンディションの良い状態で適切なステップで点火をすると、写真のように非常に明るく、そして温かい光を得ることができます。

重いですし、取り扱いもやや繊細なので、バイクツーリングには向きませんね・・・。車で、大きな荷物を安定して運べるような時に向いています。マントルランタンにしかない独特な世界観を、是非キャンプに取り入れてみてはどうでしょうか?
